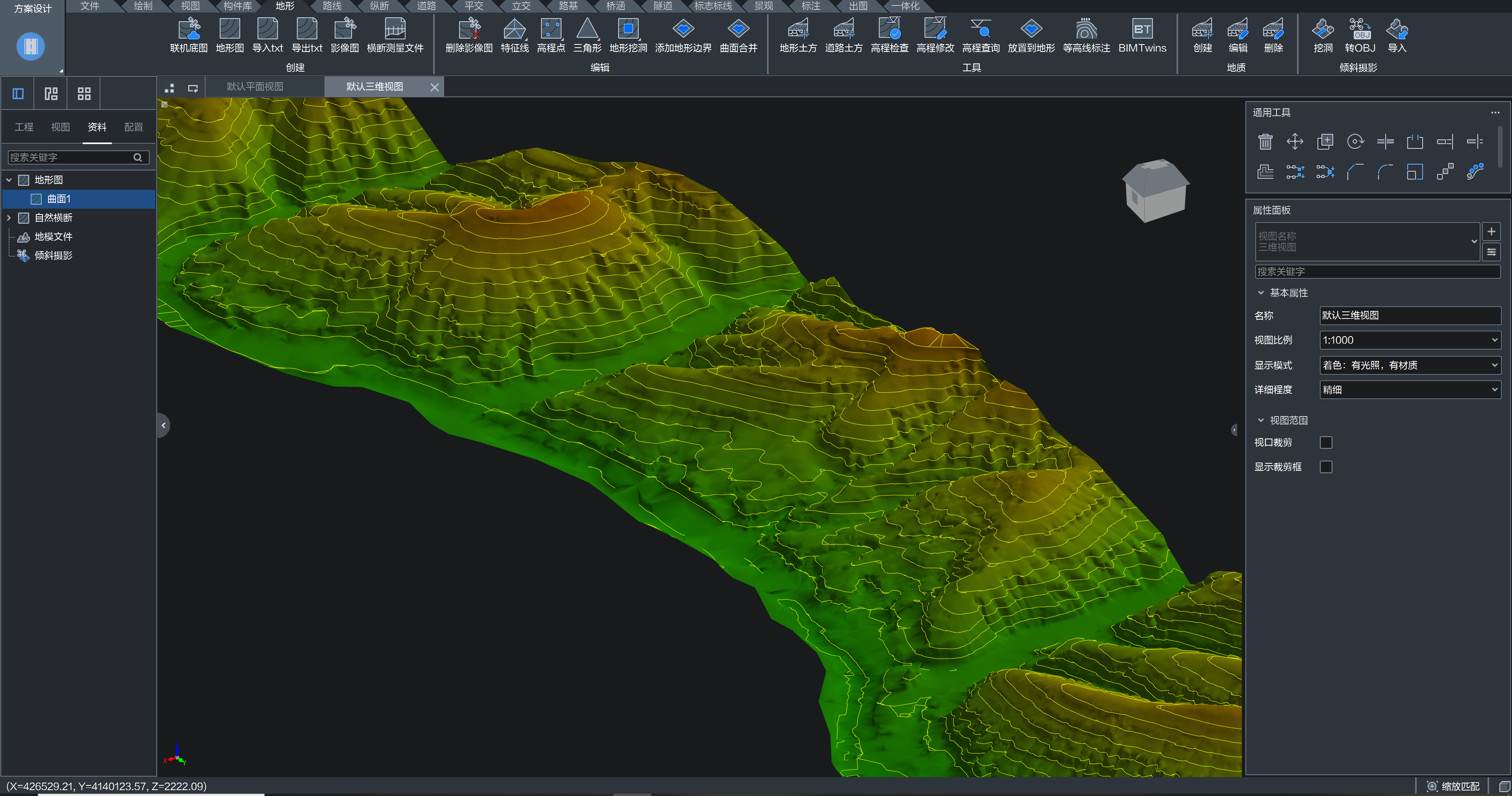

地形設計

地形功能支持聯機底圖、地形圖、橫斷測量文件等生成地形圖，支持地形數據的檢查修改

支持基于地形曲面的高程數據進行高程分析以更直觀地表現地形高程變化情況

支持傾斜攝影模型動態加載及瀏覽

支持通過地質鉆孔資料生成地質模型

路線設計

路線設計包括導入路線和設計路線兩種方式，其中導入路線支持緯地、EICAD/DICAD、鴻業路線文件的導入；主線線形設計支持快速自動布線、線形控制試算、S/C聯合設計、快速跳轉編輯，立交線形設計支持萬能接線，自動判斷所選線元進入對應設計界面。智能判斷線形要素類型及位置，匹配最佳線形，立交變速車道設計自動判斷出入口類型、方向，直接、平行式一鍵切換

縱斷設計

自然縱斷包括新建自然縱斷、從地形提取自然縱斷、從文件導入自然縱斷；設計縱斷包括新建設計縱斷、從文件導入設計縱斷，支持雙視圖拉坡；拉坡方式包括自由拉坡、定樁號、定高程、定前坡、定后坡，反算豎曲線半徑、反算變坡點高程

道路平面設計及編輯

道路設計包括創建道路模型以及平面編輯、布置附屬設施等，如超高加寬、路幅過渡、道路出入口、港灣車站、道路護欄；內置常用板塊方案且可自定義，各結構層模型擁有獨立分類編碼；支持列出道路使用的所有板塊方案，便于修改或替換方案

平面分圖

選擇路線，并確定起終點樁號，然后進行平面分圖設置，生成平面分圖；設置平面分圖裁圖方式、計算方法、頁碼和圖面、圖框、平面圖附注等信息，然后自動生成平面分圖

縱斷出圖

選擇任意起終點、按設置的平縱比例、圖框大小、表頭欄、線型、網格等輸出符合院風格的縱斷面圖及平縱縮圖，通過樣式設置靈活定制出圖風格并可聯動刷新、配置的樣式可導入導出，縱斷面圖可二次自由修改、經多地區市政道路和公路對比，達到出版要求

土方橫斷計算出圖

智能提取特征樁，依據BIM模型數據生成土方戴帽圖，完成土方工程量計算和出表，特點如下：從BIM模型提取數據，并且避免了路易存在的“參數變形‘’問題；提供靈活的編輯手段，既保證了“數模一體”，又兼顧修圖便利；豐富的樣式設置，兼顧了市政道路和公路的出圖需求；土方結果直接導Excel，直觀方便。

高逼真度渲染

通過軟件內置的渲染器FalconV實現高畫質動畫或效果圖渲染，綠化樹、路燈、車輛模型等自動替換為對應的精模，設計模型變更后同步更新到FalconV，無3D美工基礎要求

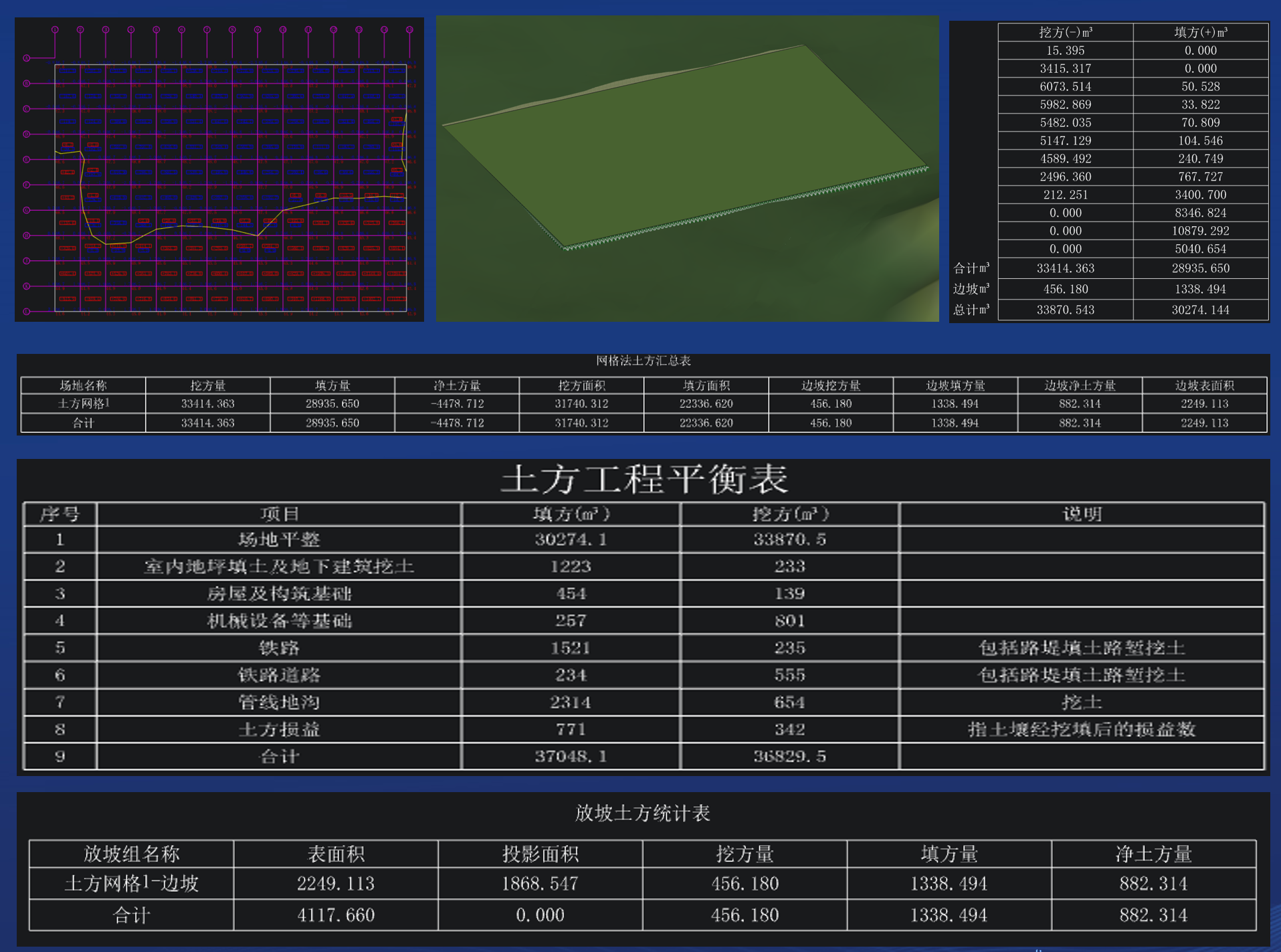

場平土方設計

土方網格

1、多區域土方自動計算2、土方網格快速創建3、四種計算法方法：三角網法、四方棱柱法、四角棱柱法、平均高度法4、土方優化：點坡度法、三點法5、角點標高、土方方格靈活調整6、土方網格出圖、相關工程量表出表

場地放坡

1、放坡組管理2、場地自動放坡3、邊坡、排水溝、擋土墻靈活布置4、邊坡土方計算、相關工程量表出表5、坐標標高標注6、設計地形：原始地形、設計場地、放坡組 快速組合

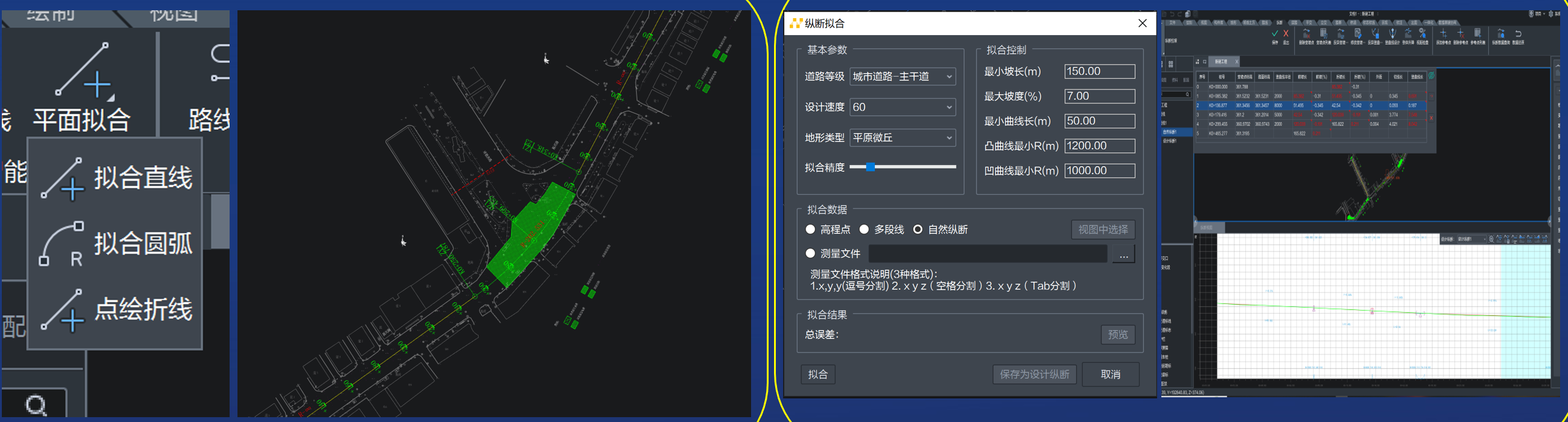

平縱擬合

支持舊路改擴建的路線平縱擬合

平面線型擬合功能，能夠擬合直線、圓弧及折線，結合接線功能，還原舊路路線走向。

縱段擬合能夠結合道路等級和豎向要求等參數，對測量點、多段線和自然線進行豎曲線擬合。
